Горелки ГМГ
Горелка газомазутная ГМГ-1,5; ГМГ-2; ГМГ-4; ГМГ-5,5/7; предназначены для раздельного сжигания природного газа или жидкого топлива в паровых котлах типа ДКВр паропроизводительностью от 2,5 до 20 т/ч.
| Наименование показателя | Значение, [диапазон] | |||
| ГМГ-1,5 | Г МГ-2 | ГМГ-4 | ГМГ-5,5/7 | |
| Номин. тепловая мощность, МВт [Гкал/ч] | 1,74[1,5] | 2,33[2,0] | 4,65[4,0] | 5,82[5,0] |
| Коэф. рабочего регулированияпо тепловой мощности |
5
|
|||
| Номинальное давление газа перед горелкой, кПа [кгс/м]² | 5[500] | 3,6[360] |
3,8[380]
|
|
| Номинальное давление мазута перед горелкой. МПа [кгс/см]² | 1,6[16] |
2[20]
|
||
| Номинальный расход газа, м/ч³ | 180 | 235 | 470 | 590 |
| Номинальный расход мазута, кг/ч | 160 | 210 | 420 | 520 |

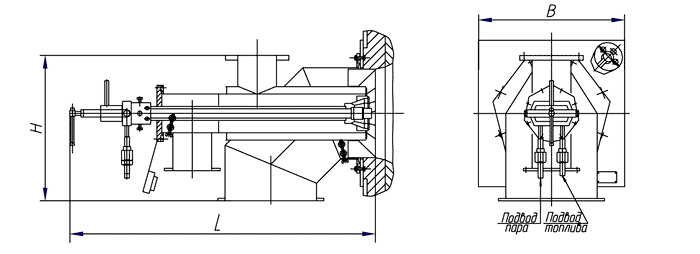

| Габаритные размеры, мм -L -B-H | 1015520465 | 1260600630 | 1425600720 | |
| Масса, кг | 90 | 140 | 150 | |
| Применяемость к котлам | ДКВр-2,5 | ДКВр-4 | ДКВр-6,5 | ДКВр-10, ДКВр-20 |
