Котёл паровой ДЕ 1,0-14 т/ч
Технические характеристики
Вид топлива |
газ |
мазут |
Производительность, т/ч |
1,0 |
|
Давление пара, не более, МПа (кгс/см2/) |
1,4 (14) |
|
Температура пара на выходе, °С |
194 |
|
Расход топлива, |
|
|
Давление топлива, кгс/см2/ |
0,012 |
0,16 |
Температура воды на входе, °С |
50 |
100 |
Расчетный КПД без экономайзера, % |
84,9 |
83 |
Расчетный КПД с экономайзером, % |
93 |
88,6 |
Уголь-75% |
мазут -85% |
растительные отходы-80% |

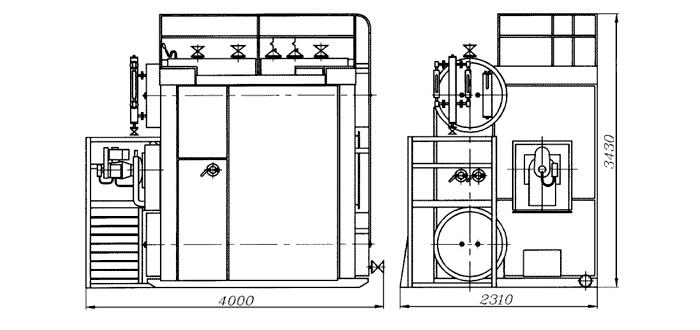

Длина |
3240 |
4000 |
Паровой котел предназначен для получения 1 тонны насыщенного пара в час абсолютным давлением до 14 МПа (кгс/см2/) для работы на природном газе, легком жидком топливе и мазуте. Поставляются заказчику одним транспортабельным блоком в обшивке и изоляции. Котлы представляют собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, переднего, бокового и заднего экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективный пучок. Конвективный пучок состоит из коридорно-расположенных труб наружным диаметром 51x2,5 мм. Котлы комплектуются газовой, жидкотопливной или комбинированной горелкой, дутьевым вентилятором, питательным насосом, запорно-регулирующей арматурой, приборами КИП, щитом управления и автоматикой безопасности. По желанию заказчика котлы могут комплектоваться дымососом, экономайзером и блочной водоподговительной установкой. Котлы имеют небольшие габариты и массу, транспортабельны всеми видами транспорта.
