Котёл паровой ДКВр 2,5; 4,0; 6,5; 10; 20 т/ч

Котел ДКВр (двухбарабанный, вертикально-водотрубный) с газомазутной топкой  предназначены для выработки насыщенного или перегретого пара, идущего на технологические нужды промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения.

Надежная гидравлическая и аэродинамическая схема работы парового котла ДКВр обеспечивает  высокий КПД – до 91%. Диапазон регулирования производительности (от 40 до 150% от номинальной производительности) позволяет  использовать паровой котел ДКВр с максимальной эффективностью, что значительно экономить затраты на теплоэнергоснабжение. Имеет низкий уровень эксплуатационных затрат и затрат обслуживание.

Паровой котел ДКВр имеет сборную конструкцию, что позволяет монтировать его в котельной, не разрушая стен, и быстро подключать к уже существующим системам.

Возможен перевод парового котла ДКВр в водогрейный режим  и с одного вида топлива на другой и комплектацией горелками  импортного производства.

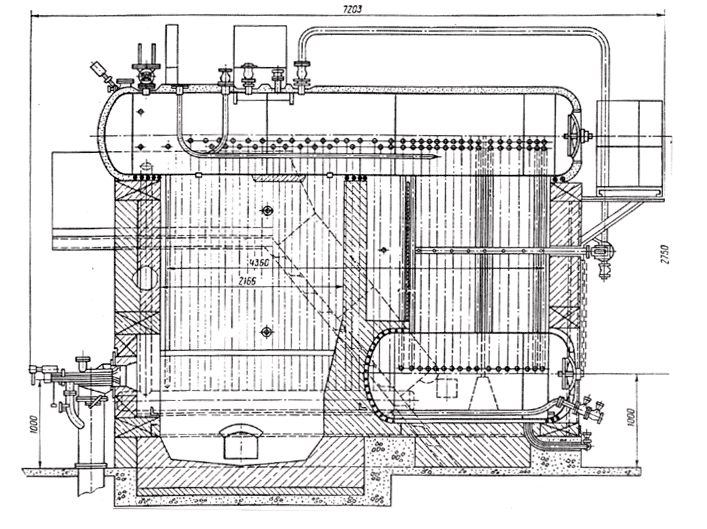

Паровой котел ДКВр имеет верхний длинный и нижний короткий барабаны, расположенные вдоль оси котла, экранированную топочную камеру и развитый кипятильный пучок из гнутых труб. Для устранения затягивания пламени в пучок и уменьшения потерь с уносом и химическим недожогом топочная камера паровых котлов ДКВр  2,5; ДКВр 4; ДКВр 6,5 делится шамотной перегородкой на две части: собственно топку и камеру догорания. На паровых котлах ДКВр 10 камера догорания отделяется от топки трубами заднего экрана. Между первым и вторым рядами труб котельного пучка всех котлов также устанавливается шамотная перегородка, отделяющая пучок от камеры догорания.

Внутри котельного пучка имеется чугунная перегородка, которая делит его на первый и второй газоходы и обеспечивает горизонтальный разворот газов в пучках при поперечном омывании труб.

Вход газов из топки в камеру догорания и выход газов из котла – асимметричные. При наличии пароперегревателя часть кипятильных труб не устанавливается; пароперегреватели размещаются в первом газоходе после второго-треть- его рядов кипятильных труб.

Барабаны с внутренним диаметром 1000 мм на давление 1,4 Мпа, имеют толщину стенки 13 мм. Экраны и кипятильные пучки котлов выполняются из стальных бесшовных труб Ø51мм стенка 2,5мм.

Пароперегреватели котлов типа ДКВР, расположенные в первом по ходу газов газоходе, унифицированы по профилю для котлов одинаковых давлений и отличаются для котлов разной производительности лишь числом параллельных змеевиков.

Пароперегреватели – одноходовые по пару, обеспечивают получение перегретого пара без применения пароохладителей. Камера перегретого пара крепится к верхнему барабану, одна опора этой камеры делается неподвижной, а другая – подвижной.

Питательная вода поступает в верхний барабан по двум питательным линиям, откуда по последним рядам труб конвективного пучка поступает в нижний барабан. Питание экранов производится необогреваемыми трубами из верхнего и нижнего барабанов. Фронтовой экран котла ДКВр - 10 питается водой из опускных труб верхнего барабана, задний экран – опускных труб нижнего барабана. Пароводяная смесь из экранов и подъемных труб пучка поступает в верхний барабан котла ДКВр.

Все паровые котлы типа ДКВр снабжены внутрибарабанными паросепарационными устройствами для получения пара.

Паровые котлы ДКВр-2,5, ДКВр-4 и ДКВр-6,5, поставка которых может осуществляться одним транспортабельным блоком и в разобранном виде, имеют опорную раму сварной конструкции, выполненную из стального проката.

Паровые котлы  ДКВр-10 опорной рамы не имеют. Неподвижной, жестко закрепленной точкой котла является передняя опора нижнего барабана. Остальные опоры нижнего барабана и камер боковых экранов выполнены скользящими. Камеры фронтового и заднего экранов крепятся кронштейнами к обдувочному каркасу. Камеры боковых экранов крепятся к опорной раме.

Техническая характеристика паровых двухбарабанных водотрубный котлов типа Е (ДКВр)

Заводское обозначение
котла

Вид топлива

Паро- произво-дитель-ность, т/ч

Давле- ние
пара, МПа (кгс/см2/)

Температура пара. °С

Расчетный КПД, %

Габаритные размеры собственно котла, мм (LxBxH), мм

Масса котла, кг

насыщен- ного

перегре- того

газ

мазут

Котлы, работающие на жидком и газообразном топливе
ДКВр-2,5-13ГМ
Газ, мазут
2,5
1,3 (13)
194
-
90,0
88,8
5913x4300x5120
6886
ДКВр-4-13ГМ
Газ, мазут
4,0
1,3 (13)
194
-
90,0
88,8
7203x4590x5018
8577
ДКВр-4-13-225 ГМ
Газ, мазут
4,0
1,3 (13)
-
225
89,8
88,0
7203x4590x5018
9200
ДКВр-6,5-13ГМ
Газ, мазут
6,5
1,3 (13)
194
-
91,0
89,5
7203x4590x5018
11447
ДКВр-6,5-13-225ГМ
Газ, мазут
6,5
1,3 (13)
-
225
90,0
89,0
8526x5275x5018
11923
ДКВр-10-13 ГМ
Газ, мазут
10,0
1,3 (13)
194
-
91,0
89,5
88S0x5830x7100
15420
ДКВр-10-13-225 ГМ
Газ, мазут
10,0
1,3 (13)
-
225
90,0
88,0
8850x5830x7100
15396
ДКВр-10-23 ГМ
Газ, мазут
10,0
2,3 (23)
220
-
91,0
89,0
8850x5830x7100
17651
ДКВр-10-23-370 ГМ
Газ, мазут
10,0
2,3 (23)
-
370
90,0
88,0
8850x5830x7100
18374
ДКВр-10-39 ГМ
Газ, мазут
10,0
3,9 (39)
247
-
89,0
89,0
11030x5450x5660
30346
ДКВр-10-39-440 ГМ
Газ, мазут
10,0
3,9 (39)
-
440
89,0
89,0
11030x5450x5660
32217
ДКВР-20-13 ГМ
Газ, мазут
20,0
1,3 (13)
194
-
92,0
90,0
9776x3215x6246
44634
ДКВр-2О-13-250ГМ
Газ, мазут
20,0
1,3 (13)
-
250
91,0
89,0
9776x3215x6246
45047
ДКВр-20-23-370 ГМ
Газ, мазут
20,0
2,3 (23)
-
370
91,0
89,0
9776x3215x6253

44440
