Котёл водогрейный Е-1,0-0,9ГМ (КВЕ)
Котел предназначен для получения горячей воды давлением до 0,6 Мпа (6 кгс/см2) при сжигании природного газа низкого давления либо мазута.
Котел включает в себя блок котла, горелку, вентилятор, комплект автоматики и запорную арматуру.
Котел поставляется собранным на опорной раме, одним транспортным местом. Вентилятор, арматура, комплект автоматики и мелкие сборочные единицы поставляются отдельным транспортным местом (в ящике). По желанию заказчика котел может комплектоваться дымососом, оборудованием водоподготовки и насосами.
Прототипом для проектирования послужил широко известный котел Е-1/9.
Котел представляет собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, осадительно-дожигательной камеры а также потолочно-фронтового и боковых экранов, образующих топочную камеру. В верхней части потолочно-фронтового экрана расположен взрывной клапан, предназначенный для защиты от разрушения элементов котла при взрыве газов внутри топки.Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в осадительно-дожигательную камеру и далее в конвективный пучок.
Трубная система котла изготовлена из труб диаметром 51х2,5 мм. Наружная очистка труб от сажистых отложений может быть осуществлена очисткой через люки расположенные на боковой стенке котла или газоимпульсной очисткой.
В передней части топки установлена фронтовая панель с горелкой.
Вид сжигаемого топлива |
природный газ |
мазут |
Расход расчетного топлива, м3/ч (кг/ч) |
93 |
88 |
Производительность, МВт(Гкал/ч) |
0,7(0,6) |
|
Рабочее давление воды, МПа (кгс/см2) |
0,6(6) |
|
Температура воды на входе, °С |
70 |
|
Температура воды на выходе, °С |
115 |
|
Расчетный КПД, % |
86 |
84 |

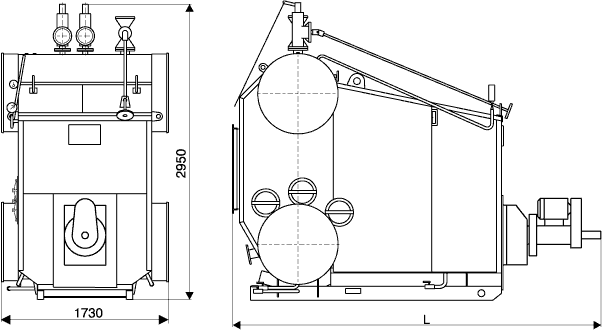

Габаритные размеры, мм Длина Ширина Высота |
3180 1730 2950 |
3440 1730 2950 |
Масса транспортабельного блока, кг |
3420 |
3525 |
