Фильтра

Фильтры ионитные параллельно-точные (ФИПа), осветлительные (ФОВ) и противоточные (ФИПр)

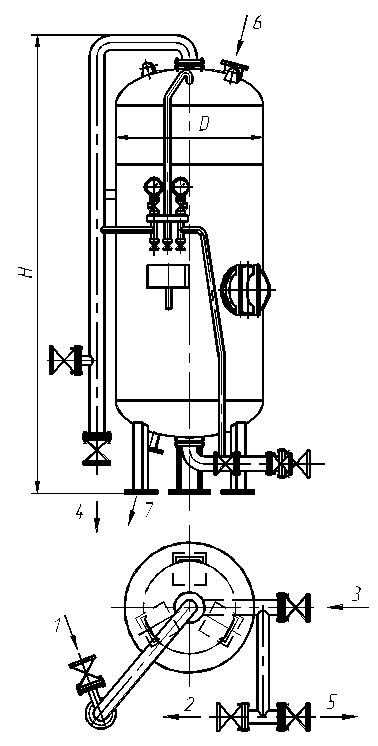

Назначение трубопровода или штуцера

  1. Подвод исходной воды
  2. Отвод обработанной воды
  3. Подвод промывочной воды
  4. Отвод промывочной воды
  5. Сброс первого фильтрата
  6. Загрузка фильтрующего материала
  7. Выгрузка фильтрующего материала

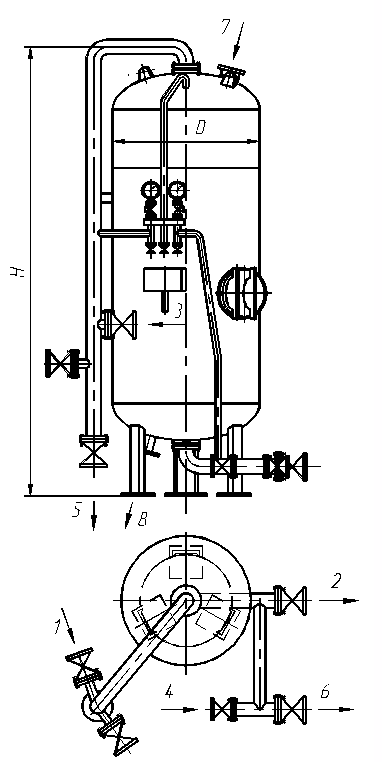

Назначение трубопровода или штуцера

  1. Подвод исходной и отмывочной воды
  2. Отвод обработанной воды
  3. Подвод регенерационного раствора
  4. Подвод взрыхляющей воды
  5. Отвод взрыхляющей воды
  6. Отвод регенерационного раствора, отмывочной воды и первого фильтрата
  7. Загрузка фильтрующего материала
  8. Выгрузка фильтрующего материала

Фильтры ионитные параллель-ноточные (для водород-катионирования и натрий-катионирования) и осветлительные (механические) применяются на водоподготовительных установках и отопительных, производственных, производственно-отопительных котельных. Фильтры ионитные (ФИПа I и ФИПаII) предназначены для умягчения и химического обессоливания природных вод (обрабатываемая вода пропускается через слой катионита, помещенного в фильтр) в качестве I и II ступеней обработки. Фильтры осветлительные (однокамерные ФОВ) предназначены для осветления (удаление взвешенных примесей разной степени дисперсности) природных вод путем пропуска их через слой зернистого фильтрующего материала.

Обозначение Произв-сть,
м3/ч		 Рабочее давление,
МПа (кгс/см2)		 Темп-ра среды,
oС		 Масса в объеме
кг.		 Габаритные размеры,
мм		 Фильтрующая загрузка
Высота Условный диаметр Высота, мм Объем, м3
ФОВ-0,7-0,6 3 0,6 (6,0) 40 469 2420 700 1000 0,8
ФОВ-1,0-0,6 12 0,6 (6,0) 40 667 2675 1000 1000 0,78
ФОВ-1,4-0,6 16 0,6 (6,0) 40 1001 2475 1400 1000 1,53
ФОВ-2,0-0,6 30 0,6 (6,0) 40 1740 3100 2000 1000 4,3
ФИПаI-0,7-0,6-Nа 12 0,6 (6,0) 40 580 3595 700 2000 0,77
ФИПаII-0,7-0,6-Nа 19 0,6 (6,0) 40 508 2900 700 1500 0,68
ФИПаI-1,0-0,6-Nа 24 0,6 (6,0) 40 805 3750 1000 2000 1,57
ФИПаII-1,0-0,6-Nа 48 0,6 (6,0) 40 739 3035 1000 1500 1,17
ФИПаI-1,0-0,6-Н 24 0,6 (6,0) 40 899 3640 1000 2000 1,57
ФИПаII-1,0-0,6-Н 48 0,6 (6,0) 40 831 2968 1000 1500 1,17
ФИПаI-1,4-0,6-Na 46 0,6 (6,0) 40 1140 3635 1400 2000 3,07
ФИПаII-1,4-0,6-Na 92 0,6 (6,0) 40 1104 2915 1400 1500 2,3
ФИПаI-1,4-0,6-Н 46 0,6 (6,0) 40 1464 3665 1400 2000 3,07
ФИПаII-1,4-0,6-Н 92 0,6 (6,0) 40 1437 2945 1400 1500 2,3
ФИПаI-2,0-0,6-Na 80 0,6 (6,0) 40 2645 5180 2000 1900 6
ФИПаII-2,0-0,6-Nа 150 0,6 (6,0) 40 2147 4030 2000 1100 3,45
ФИПаI-2,6-0,6-Nа 130 0,6 (6,0) 40 4700 4900 2600 2500 13,25
ФИПаII-2,6-0,6-Nа 250 0,6 (6,0) 40 4270 3805 2600 1500 7,95
ФИПаI-3,0-0,6-Nа 180 0,6 (6,0) 40 5580 5170 3000 2500 17,75
ФИПаII-3,0-0,6-Nа 350 0,6 (6,0) 40 5650 4180 3000 1500 10,6
ФИПр-0,5-0,6-Nа 3 0,6 (6,0) 40 430 3025 500 1965 0,39
ФИПр-0,7-0,6-Na 6 0,6 (6,0) 40 470 2600 700 1800 0,7
ФИПр-1,0-0,6-Nа 24 0,6 (6,0) 40 1030 3700 1000 2100 1,65
ФИПр-1,4-0,6-Na 46 0,6 (6,0) 40 1735 3920 1400 2070 3,2
