Подогреватели низкого давления типа ПН
Подогреватели низкого давления предназначены для подогрева питательной воды в системах регенерации стационарных паровых турбин тепловых электростанций.

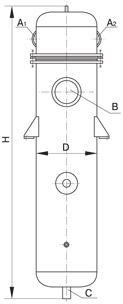

Подогреватель низкого давления представляет собой кожухотрубный теплообменник вертикального типа, основными узлами которого являются: корпус, трубная система, водяная камера.
Сборка узлов осуществляется с помощью фланцевого соединения, обеспечивающего возможность их профилактического осмотра и ремонта.
Корпус подогревателя состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой и водяной камерой.
Трубная система состоит из трубной доски, каркаса, U-образных теплообменных труб, концы которых развальцованы в трубной доске.
Каркас трубной системы образуют: каркасные стойки (швеллеры и трубы), поперечные сегментные перегородки, направляющие поток пара и служащие промежуточными опорами для теплообменных труб, пароотбойный щит.
На трубной доске предусмотрена установка воздушного клапана для отвода воздуха из корпуса при гидроиспытании и клапана для слива воды из водяной камеры.
Водяная камера состоит из цилиндрической обечайки, эллиптического днища и фланца для соединения с трубной системой и корпусом, патрубков подвода и отвода воды. Внутренний объём камеры разделён перегородками на отсеки, благодаря которым вода совершает необходимое количество ходов.
В верхней части днища установлена муфта воздушного клапана для отвода воздуха из трубной системы при гидроиспытании.
Рисунок: Схема регулирования уровня конденсата
1-подогреватель;
2-конденсатный бачок (датчик);
3-мембранный дифманометр;
4-указатель;
5-усилитель;
6-колонка дистанционного управления;
7-электродвигатель;
8-регулирующий клапан;
9-патрубок выхода конденсата.
Система регенерации низкого давления выполняется преимущественно однопоточной, с нагревом воды в одной группе последовательно расположенных подогревателей низкого давления. Причем в некоторых случаях отдельные ступени регенеративного подогрева могут иметь два аппарата ПН параллельно подсоединенных по питательной воде и греющему пару.
В подогревателе нагреваемая вода движется по теплообменным трубкам, а греющий пар поступает через пароподводящий патрубок в межтрубное пространство.
Конденсат пара стекает в нижнюю часть корпуса и отводится из подогревателя через регулирующий клапан, управляемый электронным автоматическим устройством.
Аппаратура автоматического регулирования уровня конденсата поддерживает нормальный уровень конденсата в корпусе, выпускает избыток конденсата в дренажную сеть и препятствует выходу пара из корпуса.
Накапливающиеся в подогревателе неконденсирующиеся газы отводятся через патрубок на корпусе.
Для контроля температуры воды на входе и выходе, а также греющего пара на входе на патрубках подогревателя предусмотрена установка технических стеклянных термометров прямого и углового исполнения и соответствующего диапазона измерения температуры. Термометры защищены металлическими оправами.
Для контроля давления греющего пара на пароподводящем патрубке подогревателя предусмотрена установка манометра избыточного давления с классом точности и шкалой, соответствующими требованиям Правил Ростехнадзора.
Манометр снабжён сифонной трубкой для предохранения его от непосредственного воздействия пара и трехходовым краном для подсоединения второго манометра.
Для контроля уровня конденсата на корпусе подогревателя предусмотрена установка указателя уровня (водоуказательного стекла), снабжённого запорным устройством клапанного типа, которое обеспечивает отключение от сосуда, продувку указателя и защиту персонала при разрыве водоуказательного стекла.
Водоуказательное стекло дополнительно защищено от повреждений металлическим кожухом.
|
ПН-56-16-4
|
56
|
1,57
|
0,39*
|
143
|
240/400*
|
100 (50)
|
2,44
|
| ПН-67-12-7 |
67
|
1,18
|
0,68*
|
164
|
240
|
100
|
2,44
|
| ПН-90-16-4 |
90
|
1,57
|
0,39
|
151
|
200
|
160
|
4,30
|
| ПН-100-16-4 |
100
|
1,57*
|
0,39*
|
151
|
240
|
260
|
5,24
|
| ПН-130-16-9 |
130
|
1,57
|
0,88
|
179
|
400
|
230
|
7,33
|
| ПН-130-16-10 |
130
|
1,57
|
0,98
|
183
|
400
|
230 (275)
|
7,33
|
| ПН-150-16-4 |
150
|
1,57*
|
0,39*
|
143
|
150
|
280
|
6,63
|
| ПН-200-16-7 |
200
|
1,57
|
0,68
|
170
|
240
|
350
|
10,23
|
| ПН-250-16-7 |
250
|
1,57
|
0,68
|
170
|
425
|
400
|
11,63
|
| ПН-300-16-7 |
300
|
1,57*
|
0,68*
|
164
|
400
|
520
|
18,00
|
| ПН-350-16-7 |
350
|
1,57
|
0,68
|
170
|
400
|
575
|
24,00
|
| ПН-400-16-2 |
400
|
2,55
|
0,19
|
133
|
400
|
750
|
15,50
|
* абсолютное давление
Условное обозначение
|
XX-
|
XХX-
|
XХ-
|
XХ-
|
XХ
|
1 - тип подогревателя 2 - площадь поверхности теплообмена, м2 3 - рабочее давление воды, кгс/см2 4 - рабочее давление пара, кгс/см2 5 - модификация |
|
1
|
2
|
3
|
4
|
5
|
Пример условного обозначения
Подогреватель низкого давления с площадью поверхности теплообмена 250 м2, рабочими давлениями по воде и пару 15,7 кгс/см2 (1,57 МПа) и 6,8 кгс/см2 (0,68 МПа) соответственно: ПН-250-16-7
