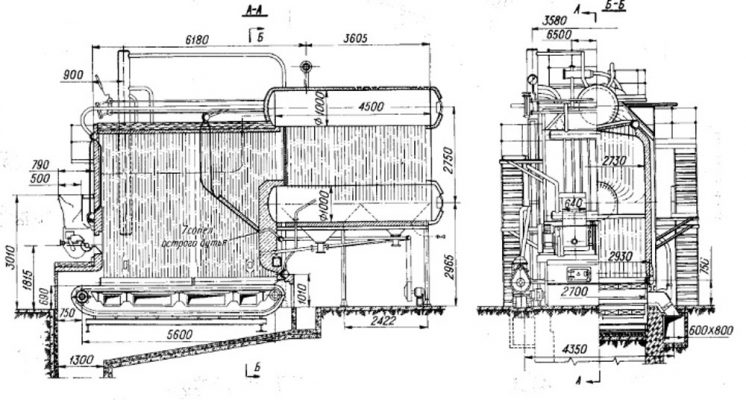

Котел ДКВр (двухбарабанный, вертикально-водотрубный) предназначен для выработки насыщенного или перегретого пара, идущего на технологические нужды промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения.

Надежная гидравлическая и аэродинамическая схема работы парового котла ДКВр обеспечивает высокий КПД – до 91%. Диапазон регулирования производительности (от 40 до 150% от номинальной производительности) позволяет использовать паровой котел ДКВр с максимальной эффективностью, что значительно экономить затраты на теплоэнергоснабжение. Имеет низкий уровень эксплуатационных затрат и затрат обслуживание.

Паровой котел ДКВр имеет сборную конструкцию, что позволяет монтировать его в котельной, не разрушая стен, и быстро подключать к уже существующим системам.

Возможен перевод парового котла ДКВр в водогрейный режим и с одного вида топлива на другой и комплектацией горелками импортного производства.

Паровой котел ДКВр имеет верхний длинный и нижний короткий барабаны, расположенные вдоль оси котла, экранированную топочную камеру и развитый кипятильный пучок из гнутых труб. Для устранения затягивания пламени в пучок и уменьшения потерь с уносом и химическим недожогом топочная камера паровых котлов ДКВр 2,5; ДКВр 4; ДКВр 6,5 делится шамотной перегородкой на две части: собственно топку и камеру догорания. На паровых котлах ДКВр 10 камера догорания отделяется от топки трубами заднего экрана. Между первым и вторым рядами труб котельного пучка всех котлов также устанавливается шамотная перегородка, отделяющая пучок от камеры догорания.

Внутри котельного пучка имеется чугунная перегородка, которая делит его на первый и второй газоходы и обеспечивает горизонтальный разворот газов в пучках при поперечном омывании труб.

Вход газов из топки в камеру догорания и выход газов из котла – асимметричные. При наличии пароперегревателя часть кипятильных труб не устанавливается; пароперегреватели размещаются в первом газоходе после второго-треть- его рядов кипятильных труб.

Барабаны с внутренним диаметром 1000 мм на давление 1,4 Мпа, имеют толщину стенки 13 мм. Экраны и кипятильные пучки котлов выполняются из стальных бесшовных труб Ø51мм стенка 2,5мм.

Пароперегреватели котлов типа ДКВР, расположенные в первом по ходу газов газоходе, унифицированы по профилю для котлов одинаковых давлений и отличаются для котлов разной производительности лишь числом параллельных змеевиков.

Пароперегреватели – одноходовые по пару, обеспечивают получение перегретого пара без применения пароохладителей. Камера перегретого пара крепится к верхнему барабану, одна опора этой камеры делается неподвижной, а другая – подвижной.

Питательная вода поступает в верхний барабан по двум питательным линиям, откуда по последним рядам труб конвективного пучка поступает в нижний барабан. Питание экранов производится необогреваемыми трубами из верхнего и нижнего барабанов. Фронтовой экран котла ДКВр - 10 питается водой из опускных труб верхнего барабана, задний экран – опускных труб нижнего барабана. Пароводяная смесь из экранов и подъемных труб пучка поступает в верхний барабан котла ДКВр.

Все паровые котлы типа ДКВр снабжены внутрибарабанными паросепарационными устройствами для получения пара.

Паровые котлы ДКВр-2,5, ДКВр-4 и ДКВр-6,5, поставка которых может осуществляться одним транспортабельным блоком и в разобранном виде, имеют опорную раму сварной конструкции, выполненную из стального проката.

Паровые котлы ДКВр-10 опорной рамы не имеют. Неподвижной, жестко закрепленной точкой котла является передняя опора нижнего барабана. Остальные опоры нижнего барабана и камер боковых экранов выполнены скользящими. Камеры фронтового и заднего экранов крепятся кронштейнами к обдувочному каркасу. Камеры боковых экранов крепятся к опорной раме.

Тип котла Технические данные Габариты (LxBxH),
мм
Масса, кг
Паро-
произв. т/ч (МВт)
Раб.
дав-е, МПа (кгс/ см2)
Темп. пара,
°С
КПД, % Расх. топ-
лива
ДКВр-2,5-13С 2,5 (1,82) 1,3 (13) 194 83,7 284 5913 x 4300 x 5120 6886
ДКВр-4-13С 4,0 (2,91) 1,3 (13) 194 84 450 7203 x 4590 x 5018 9200
ДКВр-4-13-225С 4,0 (2,91) 1,3 (13) 225 84 450 7040 x 3200 x 4345 9660
ДКВр-6,5-13С 6,5 (4,73) 1,3 (13) 194 82 726 8526 x 4695 x 5170 11447
ДКВр-6,5-23С 6,5 (4,73) 2,3 (23) 220 82 726 8526 x 4695 x 5170 14003
ДКВр-6,5-13-225С 6,5 (4,73) 1,3 (13) 225 84
81
726 8526 x 4695 x 5170 12437
ДКВр-6,5-23-370С 6,5 (4,73) 2,3 (23) 370 84
81
726 8526 x 4695 x 5170 14600
ДКВр-6,5-13С 6,5 (4,73) 1,3 (13) 194 85,21
82,28
726
1435
8760 x 3830 x 6315 15163
ДКВр-6,5-23С 6,5 (4,73) 2,3 (23) 220 85,21
82,28
726
1435
8760 x 3830 x 6315 15163
ДКВр-10-13С 10 (7,27) 1,3 (13) 194 84 1100 10110 x 5830 x 7100 19360
ДКВр-10-23С 10 (7,27) 2,3 (23) 220 84 1100 10110 x 5830 x 7100 18241
ДКВр-10-13С 10 (7,27) 1,3 (13) 194 86,85
83,79
1100
2190
8760 x 5830 x 7100 19360
ДКВр-10-23С 10 (7,27) 2,3 (23) 220 86,85
83,79
1100
2190
8760 x 5830 x 7100 19360
ДКВр-10-13С 10 (7,27) 1,3 (13) 194 86,85
83,79
1100
2190
8760 x 5830 x 7100 19360
ДКВр-10-23С 10 (7,27) 2,3 (23) 220 86,85
83,79
1100
2190
8760 x 5830 x 7100 19360
ДКВр-10-13С антрацит 10 (7,27) 1,3 (13) 194 86,85
83,79
1100
2190
9200 x 5830 x 7100 16434
ДКВр-10-23С антрацит 10 (7,27) 2,3 (23) 220 86,85
83,79
1100
2190
9200 x 5830 x 7100 15909
ДКВр-10-13-225С 10 (7,27) 1,3 (13) 225 84 1100 10110 x 5830 x 7100 16431
ДКВр-10-23-370С 10 (7,27) 2,3 (23) 370 84 1100 10110 x 5830 x 7100 19105
ДКВр-10-13-225С 10 (7,27) 1,3 (13) 225 86,11
83,05
1180
2330
8760 x 5830 x 7100 19360
ДКВр-10-23-370С 10 (7,27) 2,3 (23) 370 86,11
83,05
1180
2330
8760 x 5830 x 7100 19360
ДКВр-10-13-225С 10 (7,27) 1,3 (13) 225 86,11
83,05
1180
2330
8760 x 5830 x 7100 19360
ДКВр-10-23-370С 10 (7,27) 2,3 (23) 370 86,11
83,05
1180
2330
8760 x 5830 x 7100 19360
ДКВр-10-13-225С 10 (7,27) 1,3 (13) 225 86,11
83,05
1180
2330
9200 x 5830 x 7100 17016
ДКВр-10-23-370С 10 (7,27) 2,3 (23) 370 86,11
83,05
1180
2330
9200 x 5830 x 7100 10104
ДКВр-20-13С 20 (14,5) 1,3 (0) 194 85,2
86,7
2230
4360
11500 x 5970 x 7660 43926
ДКВр-20-23С 20 (14,5) 2,3 (23) 220 85,2
86,7
2230
4360
11500 x 5970 x 7660 46690
ДКВр-20-13-23 20 (14,5) 1,3 (13)
2.3 (23)
194 85 4500 11500 x 5970 x 7660 44825
ДКВр-20-13С антрацит 20 (14,5) 1,3 (13) 194 84 4600 11000 x 5700 x 7660 31370
ДКВр-20-13-225С 20 (14,5) 1,3 (13) 225 84,4

86,1

234
4600
12000 x 3215 x 7660 44347
ДКВр-20-23-250С 20 (14,5) 2,3 (23) 250 84,4
86П
2430
4600
11500 x 5970 x 7660 48444
