Котлы паровые серии ДСЕ (топливо - уголь)
|
Марка котла |
ДСЕ-1,6-14Р |
|
Вид сжигаемого топлива |
уголь |
|
Топка ручная |
ТР-0,96х1,6 |
|
Расход условного топлива, кг/ч (кг/МВт) |
99 (135) |
|
Производительность, т/ч |
1,0* |
|
Рабочее давление пара, не более, МПа(кгс/см2/) |
1,3(13) |
|
Температура воды питательной, °С |
100 |
|
Температура пара на выходе, °С |
194 |
|
Расчетный КПД без экономайзера, % |
78 |
*Допускается форсировка котла до производительности 1,6 т/ч.
Котел предназначен для получения 1–1,6 тонн насыщенного пара в час давлением до 1,3 МПа (13 кгс/см) при сжигании каменного или бурого угля.
Котел поставляется заказчику двумя транспортабельными блоками:
-блок котла на опорной раме и изоляции с обшивкой;
-моноблочная ручная топка с смонтированными на раме колосниками и дутьевым вентилятором.
Котел поставляется заказчику двумя транспортабельными блоками:
-блок котла на опорной раме и изоляции с обшивкой;
-моноблочная ручная топка с смонтированными на раме колосниками и дутьевым вентилятором.

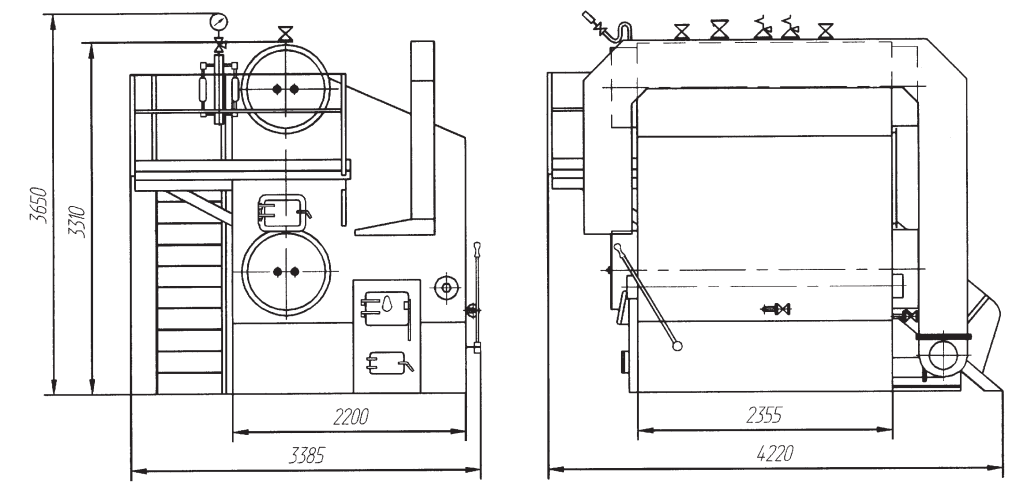

Котел представляет собой конструкцию, состоящую из верхнего и нижнего барабанов, конвективного пучка, переднего, бокового и заднего экранов, образующих топочную камеру. Топочная камера отделена от конвективной части газоплотным экраном, в котором имеется окно для выхода газов в конвективный пучок.
Конвективный пучок состоит из шахматно расположенных труб и продольной перегородки, обеспечивающей разворот газов в пучке и их выход через окно задней стенки котла. Трубная система котла изготовлена из труб диаметром 51х2,5 мм.
Применение вальцовочных соединений труб с барабаном котла обеспечивает ремонтопригодность, надежность и безопасность труда при эксплуатации котлоагрегата. Для обеспечения механической очистки внутренних поверхностей нагрева барабаны котла оборудованы лазами, а коллекторы — лючками. Наружная очистка труб от сажистых отложений может быть осуществлена обдувкой сжатым воздухом, обмывкой горячей водой или механической очисткой при снятии разборной обшивки левой стенки котла.
